ABC5251TCXSX6型除雪车产品介绍

（配置**陕汽 25 吨底盘车，前置重型推雪铲、高速扫雪滚刷、融雪撒布机、除冰侧铲、除冰腰铲）

一、除雪车总述

二、除雪车特点

二、除雪车主要技术规格与参数

三、除雪车作业装置参数

四、除雪铲技术参数（选装）

五、除雪滚技术参数（选装）

六、除冰腰铲技术参数（选装）

七、除冰侧铲技术参数（选装）

八、融雪撒布机技术参数

九、售后服务

一、除雪车总述

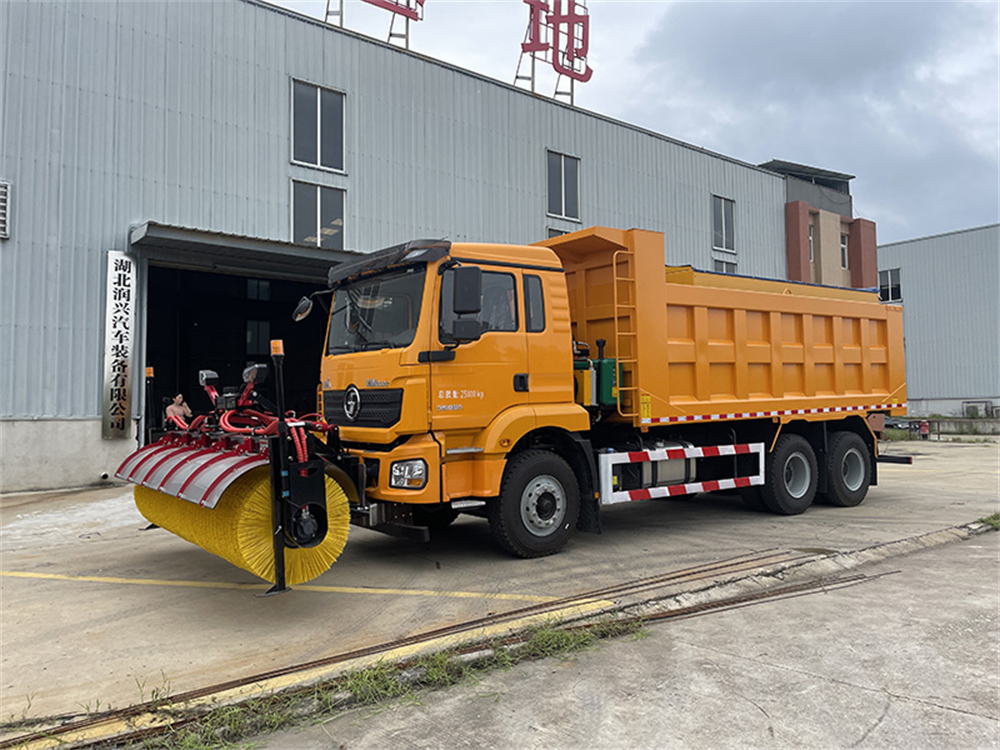

ABC5251TCXSX6型除雪车用**陕汽 25 吨底盘车，上装由融雪撒布机、推雪铲、扫雪滚刷、中置腰铲、中置侧铲、液压及电控系统组成。该除雪车是将推雪，铲雪、刮雪、扫雪、融雪的功能集于一体的机械式大型多功能破冰除雪车，该车集成智能模块、监控系统、诊断单元，液压电控等**技术，完全达到人机**结合，实现破冰除雪，一步到位!既可以满足道路的日常清雪，也可满足特大雪灾的应急救援，性能优越，质量可靠，可广泛应用于机场、广场、城市道路、高速公路、市政环卫、矿山**道路等各种路况的破冰除雪作业。

ABC5251TCXSX6型除雪车除雪车构成：

Ø **陕汽 25 吨底盘车；

Ø 前置推雪铲；

Ø 高速扫雪滚刷；

Ø 除冰腰铲；

Ø 除冰侧铲；

Ø 融雪撒布机；

二、功能用途及特点

该产品采用符合国六排放标准的陕汽SX1259MB4F1C底盘，更加节能和经济，整车操作简便、作业范围广、机动、灵活，效率高。

多功能除雪车具有以下的特点：

——整车车身呈流线型设计，外形美观。

——冬季扫、铲雪，尾部撒融雪剂防止路面结冰。其他季节可以运输货物。

——推雪铲**液压系统，性能稳定，专用铲刀，整体避障，工作可靠；

——底盘按雪地车设计，作业安全；

——工作效率高，作业循环时间短，操作简单、故障率低；

——除雪滚刷刷片直径大、使用寿命长、更换方便快捷；

——操作智能化；驾驶室内一键操作.

——融雪撒布机链条刮片输送方式等，稳定性强、撒布均匀。

——腰铲一体化制作而成，增加侧排能力，积雪不堆积；

——侧铲通过雪板推力的曲面导板形成侧向力，侧向抛出积雪，实现高速清雪。

三、主要技术参数及配置

底盘配置: 陕汽标准驾驶室，底盘型号：SX1259MB4F1C,驱动6×4，驾驶室液压悬置，手动翻转，空手主座椅，电动空调，电动摇窗机，金属保险杠，二级踏板，国产离合器，鼓式前轴，300L油箱，直流空滤器，普通排气，多片簧前悬架，多片簧后悬架（两骑马螺栓），天行健智雅版，潍柴P8，350E61发动机，法士特10档变速箱，50型取力器左侧，11.5T单级后桥5.286，车架800x270(8+4 ），轴距4375+1400/2400，11.00R20轮胎，180Ah免维护蓄电池、ABS、中控锁。

多功能除雪车主要技术参数见表

表 1 主要技术参数

项目	内容	参数	备注
整 车 参 数	外形尺寸 （长×宽×高）（mm）	9720/9920/10200×2550×3350/3450/3650
	**总质量（kg）	25000
	整车整备质量（kg）	14600/15300/16000
	额定载质量（kg）	10270/9570/8870
	接近角/离去角（°）	15/11，15/10，15/9
	前悬/后悬（mm）	1525/2260，1525/2460，1525/2740
	**小离地间隙（mm）	240
底 盘 参 数	底盘型号/厂家	SX1259MB4F1C
	轴距（mm）	4375+1400/2400
	底盘发动机型号/厂家	潍柴动力WP8H350E61
	底盘发动机额定 功率/排量[kW/（ML）]	257/8800
	变速器型号	法士特10档
	**车速（km/h）	89
	制动距离（m）
	**爬坡度（%）
	燃油种类	柴油

表 1 主要技术参数（续）

项目	内容		参数	备注
作 业 装 置 参 数	撒布机可选容积（L）		10000
	融雪撒布机箱体外形尺寸（长×宽×高mm）		5300×2250×1950（10000L）
	撒盘	离地（mm）	600
		宽（mm）	500
	动力说明		底盘/发动机取力
	液压系统额定压（MPa）		20±0.5
	液压油泵排量（ml/r）		80/25
	撒盐量(g/㎡)		20～200无级调整
	撒布宽度（m）		1-20无级调整
	自重（kg）		2780
	扫雪滚刷外形尺寸 （长×宽×高）（mm）		3300×1400×900
	扫雪滚刷直径（mm）		800
	左右偏转角		≥30°
	作业速度（km/h）		5-30
	实心**轮胎		400-8
	除雪铲外形尺寸 （长×宽×高）（mm）		3300×1400×1100
	作业速度（km/h）		30～40
	左右偏转角		≥30°
	避障高度（mm）		260
	除冰腰铲宽度（mm）		3300
	左右偏转		≥30°
	避障高度（mm）		50
	作业速度（km/h）		40-60
	除冰侧铲宽度（mm）		2400
	避障高度（mm）		150
	偏转角度		≥30°

四、除雪铲技术特点（选装）

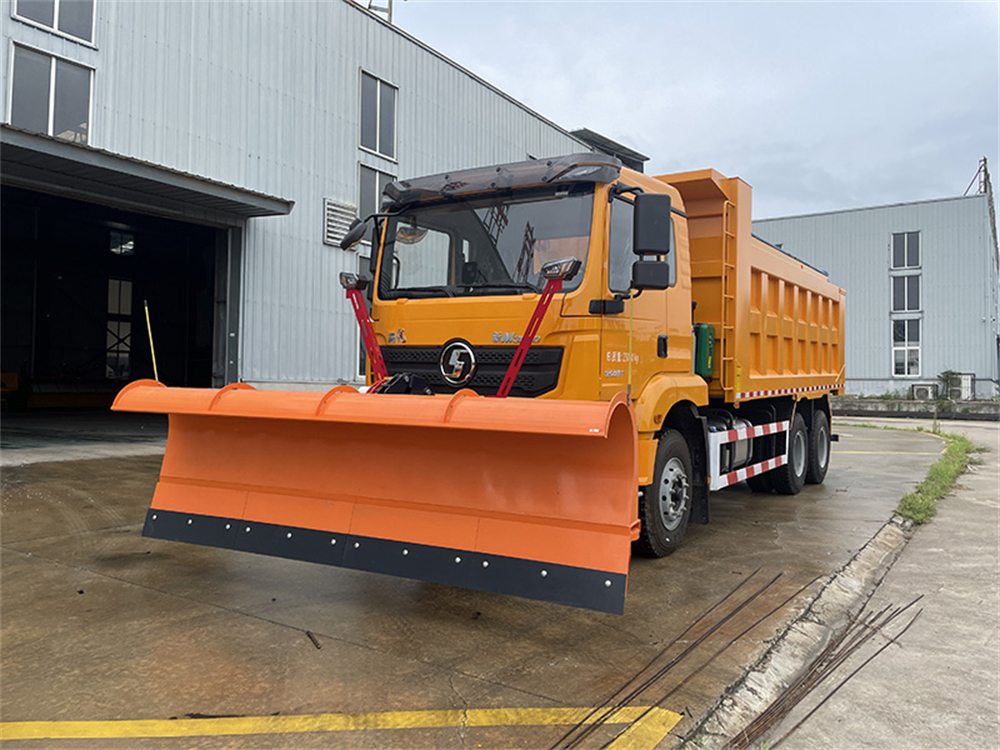

RXZ-3300 型重型除雪铲

一、结构

主要由雪铲部分、雪铲高度调整机构、活动架、固定支架、联接架、挂件、承重轮、**示灯、液压系统等组成。

二、铲板结构说明

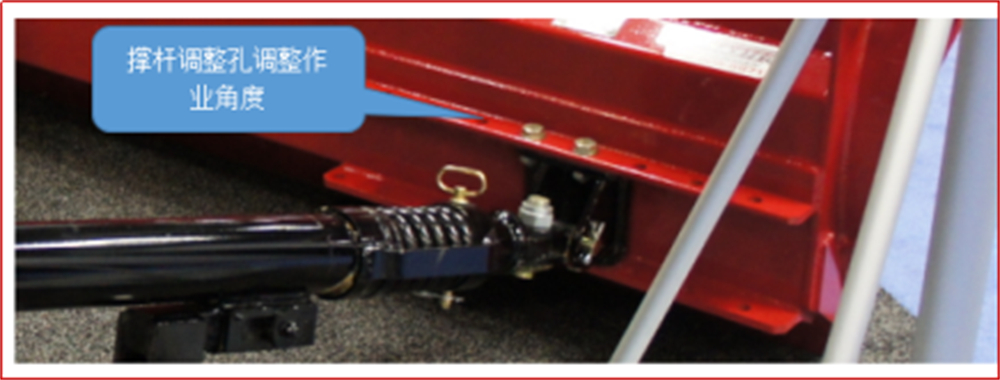

1、避障系统说明：当铲刃遇到道钉，减速凸凌、接缝、异物阻碍时，除雪铲能在外力作用下整体翻转避障，自动复位。铲体可以左右摆动，自动适应路面。

2、铲板一次性压铸。后部安装6套加强筋。整体焊接。

3、铲刀固定座与铲板连接处，用螺母固定，更换方便。

4、储存支脚：固定于升降支架两侧，非工作状态下，只需拔下固定插销即可将雪铲固定储存。工作状态下，可直接将支脚收回并固定于罩体上。

三、除雪铲主要特点

1、材质厚度：铲板材质Q345厚≥5毫米，铲刀材质65猛钢热处理

2、结构合理：犁板式除雪铲，双向角度随意可调。

3、性能可靠：液压操作，方便可靠。

4、适配性强：适用于各种12吨以上载货汽车。

5、作业灵活：除雪作业中，按路面横坡坡度，除雪铲铲刀具有自动调节功能。铲刃采用整体避障，越障后可以快速自动复位。

6、独有避障：除雪板上部为整体式，避让功能采用铲体整体避让，当除雪铲铲刀任意一点遇到障碍均可通过，又可避免推雪量过大时，除雪铲翻转，

并能有效地保护除雪铲及车辆的安全。

7、专用快速连接装置：采用快速连接装置，除雪铲的安装、拆卸方便快捷。

8、设计合理：除雪铲结构合理，可将雪推向一侧，并能起到抛雪功能，除雪铲设防雪棚，防止雪飞溅到作业车挡风玻璃上，以免影响驾驶员视线。

9、操作简便：驾驶员在驾驶室内操作(无线遥控系统)，安全可靠。

四、除雪铲主要技术参数

产品型号	RX-Z-3300型（重型除雪铲）
外形尺寸(mm)	3300*1100*1450
有效工作宽度(mm)	3000-3300
雪铲总重(㎏)	约1200㎏
左右转角(°)	≥±30°
除雪厚度（mm）	≤200
避障方式	扭簧整体翻转避让
可避障高度（mm）	300
作业速度（km/h）	≧30
左右偏转角度	±30°
上下倾角（°）	≥±5
连接方式：	挂板下压臂式
**作业温度（°C）	≥-40
**方式︱驱动方式	遥控|**液压单元

五、除雪滚技术特点（选装）

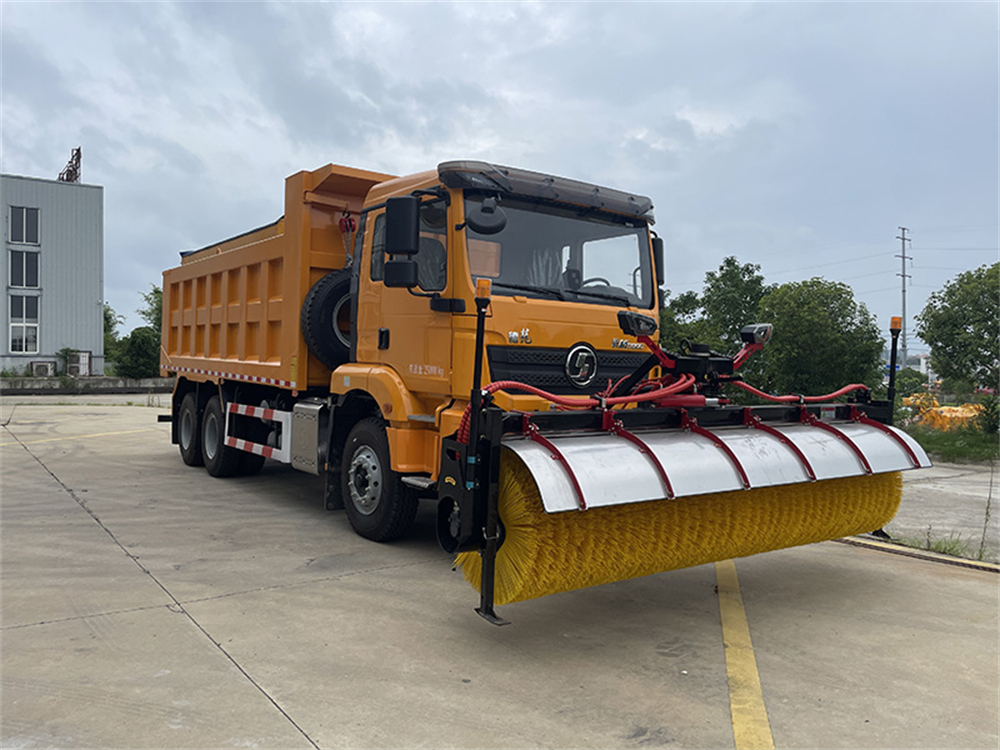

RXC-3300型除雪滚刷

一、结构

主要由防护罩、滚刷总成、滚刷横梁总成、行走轮总成、滚刷高度调整机构、活动架、固定支架、联接架、挂件、**示灯、液压系统等组成。

二、技术参数

1	外形尺寸： ≥3300mm×≥2100mm×≥1800mm
2	雪刷宽度： ≥3300 mm；
3	滚刷直径：800 mm；
4	刷片类型：凹凸式；
5	刷毛材质：进口尼龙、镀锌钢丝；
6	转速：400r/min；
7	安全示宽灯：2根柔光LED灯柱带弹性底座；
8	马达数量：两台；
9	马达排量：310ml/r；
10	摆角形式：双液压油缸；
11	液压**偏转角度： ±30 ° ;
12	上下浮动角度：15 ° ;
13	支撑轮数量：2 个；350-100
14	定位支撑机构规格：410×150 mm；
15	定位定位支撑机构轮胎材质：实心耐磨橡胶轮胎；
16	作业速度：5-40 km/h；
17	雪花飞溅挡雪板：1 件；
18	液压油箱：80L；
19	大功率温控散热器当液压油温度达到50度时自动启动开始散热；
20	快插接头：进口；
21	采用梯形四连杆机构，框架摆动自适应系统；
22	液压马达与滚刷连接形式：通过聚氨酯材质的弹性联轴器插入刷轴提供动力；
23	操控系统采用驾驶室内一体化**器**，在驾驶室内即可方便**滚刷工作；
24	刷毛为聚丙乙烯材质，高韧性，使用寿命长，刷毛耐磨损、弹性抗弯曲、不损坏路面；
25	刷毛与地面接触高度可根据需求通过调轴方式自动调整，刷毛磨损后可通过连调 整杆用简单方式对滚刷进行单侧高度调整；雪刷可以自动适应路面横坡变化角度， 可以保持与地面切合及扫雪**受力角，遇不平路面自动仿形；
26	滚刷前设有挡雪板，一方面有效的阻止雪飞溅，以免挡住操作者视线，确保行驶 安全；另一方面对滚刷收集起来的雪起到加速并扬雪、抛雪的作用；
27	滚刷支撑轮采用实心轮胎，随动转，滚刷与地面接触面积可调整；
28	滚刷四连杆升降系统自带偏转结构，可进行横向地面仿型，自适应不平度在10 度范围内的横向路面； 清扫作业时滚刷可根据路面情况、降雪情况，通过回转油缸进行左、右调节，可保证机组前进时被清扫的积雪沿滚刷轴方向向道边一侧堆积， 以达到**清扫效果；
29	滚刷与车体采用安全可靠的快速连接方式，与配套车辆快速完成拆装，与雪铲 能够方便简单快速互换。

三、扫雪滚刷技术优点介绍

1、内置式大扭矩液压马达:该扫雪刷两侧配置有知名品牌大功率液压马达，实 现双马达驱动,输出扭矩强大，扫雪动力强劲。同时，马达采用内置式安装，即马达法兰在马达壳体的中后部，马达前半部分直接插入滚刷轴内部并在液压马 达尾部还配置有10mm钢板制作的加强型防护罩，提高了作业时安全可靠性;

2、刷毛磨损补偿系统:该扫雪滚刷具有**刷毛触地翻转油缸调整机构，保证 刷毛触地宽度可**调整:并且配备了自动路面仿形功能，依附路面进行清扫。 雪刷可以自动适应路面横坡变化角度，可以保持刷毛与地面全部切合及扫雪** 佳受力角，根据不同的路面情况进行调整。具有强制下压及对地压力自动调节 功能，以保证良好的扫雪效果。

3、滚刷两端配冒有压力感应灯，当刷子落地后，压力感应灯就闪亮提示驾驶人 员刷子已落地，可以工作了:该感应灯自带可调节高度的标杆，有利于操作人员 观察作业情况，提高设备使用安全性。

4、液压马达保护设计:该扫雪刷配置有一个通流量为350I的防气蚀安全阀。防 止滚刷旋转停止时，油管液压油抽空导致马达反转，容易造成马达轴断裂， 目 前国内外除雪车厂家都没有在此类型扫雪刷上使用此阀。

5、耐重载支撑轮胎:该扫雪滚刷两侧各配置有一个机场扫雪刷专用型重载支承 轮胎，单个轮胎**到2145kg，具有防止扫雪刷工作时抖动及防偏差功能;

6、双级转向油缸与可浮动升降油缸:滚刷左右偏转设计有双级转向油缸实现， 滚刷偏转角度左右各32度，两支油缸具有液压超压保护功能，可有效地减少滚刷遭遇障碍物时的损坏:提升油缸具有浮动动能，可随路面仿形浮动与避障。

7、耐磨波浪形刷片:刷片采用波浪形的刷毛盘结构，交错式布置，扫雪时的抛 出效果好，独特的刷毛盘式结构即保证了刷毛盘具有足够的强度，又确保了刷 毛不会脱落，刷毛采用高耐磨的聚丙烯刷丝与钢丝混合排列组成，既具有较好 的弹性抗弯曲性，又提高了刷毛的使用寿命，同时又保证不会损坏路面。

8、独特的缓冲机构:该滚刷配置独特的缓冲机构，实现与地面自动找平功能， 当有路面坎坷不平整时，可通过自动找平功能自动调整，保证在除雪过程中扫 雪刷刷毛始终跟路面接触。

9、合理的挡雪罩与压雪装置设计:该扫雪滚刷设计有整体式挡雪罩及压雪装置， 挡雪角度合理，即可保证清扫的雪不会飞溅到玻璃上而影响驾驶员的视线，又  有利于将扬雪扫**道路一侧。

10、液压系统与除雪设备快换装置:液压系统与除雪设备之间的液压管路连接采 用插拔式快换接头，不需扳手等工具**即可实现液压管路快速拆装。

11、转场作业安全机构:该滚刷转场运输时，除升降油缸设计有液压锁紧阀外， 还设计有机械式安全机构-短环链挂钩式锁止机构，确保转场过程的安全。

12、库存方便:非雪季时，扫雪滚刷的支腿机构及支撑轮可以将扫雪滚刷固定库 存在场地上，可以避免损伤零部件。

六、除冰腰铲（选装）

RX330YC腰铲技术参数
项目	RX330YC
除雪铲宽度	3300mm
弧板厚度	25mm
除雪铲高度	465±3
左右偏转角度	30º±1º
30º时除雪宽度	2857mm
**除雪速度	40Km/h
除雪铲重量	1100Kg
铲刃厚度*宽度	16mm×1500mm
避障弹簧数	2个
避障高度	50mm
操控方式	液压和有线遥控
工作压力	15-20Mpa
作业速度	40-60 km/h
铲刃材质	NM400
除雪车安装时，铲刃离地不小于200mm。

除冰铲主要适用于道路、机场、港口、码头、城市、园林及环卫推雪除冰和**建设安全环保，应急防范等工作。

1、产品介绍

ü 冰铲由一块钢板锻造而成，为直线型，厚度25mm。

ü 全液压**铲刀升降及左右的操作。

ü 配有安全阀，可防止铲刃由于碰到障碍物而损坏。

ü 配备有液压防避撞装置可防止过载损坏铲刀，配备安全阀、压力调节器，可使铲刃对地压力始终保持恒定。

2、产品安装

底盘车辆前后轮中间位置带有连接架，连接架与除冰铲通过8个M20螺栓快速连接。

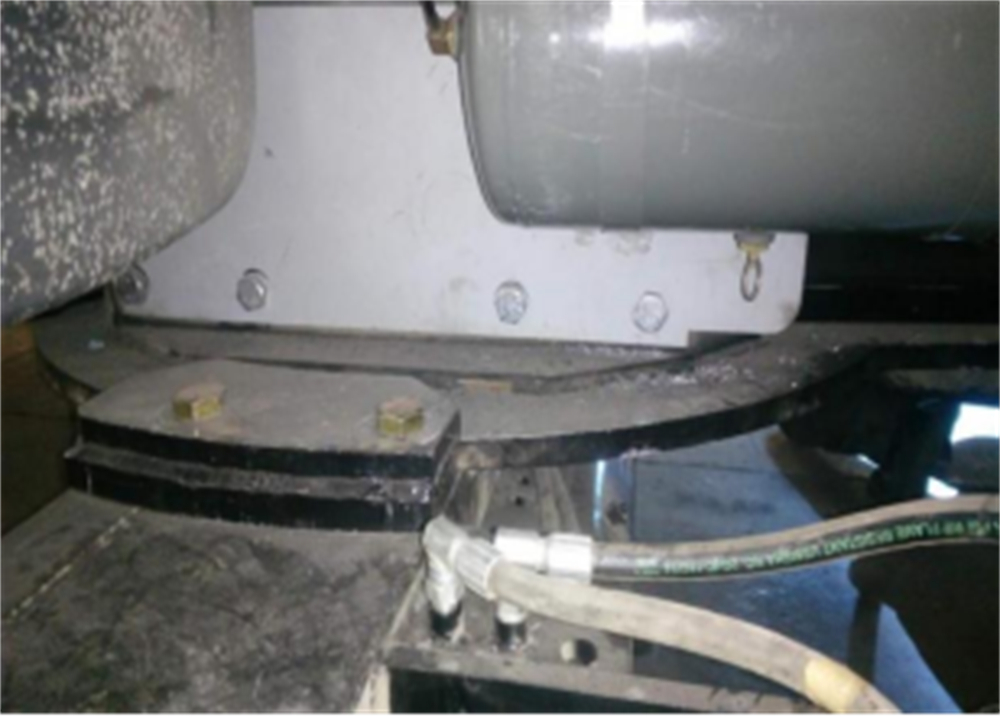

图1连接架

图2 液压动力单元快速接头

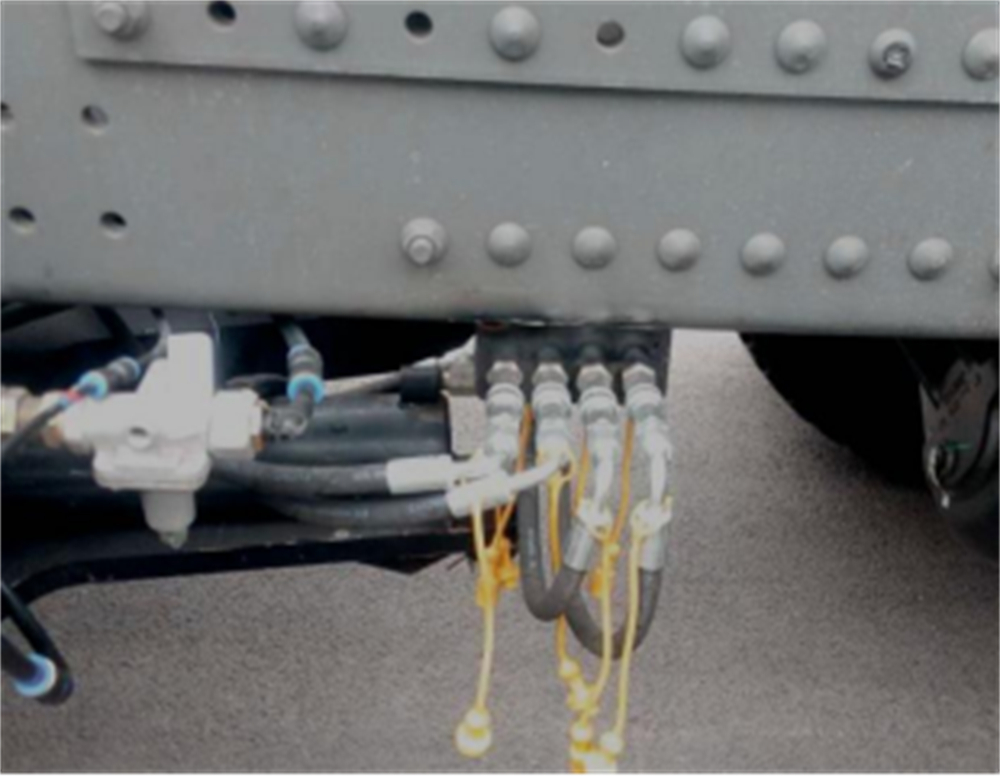

 将腰铲举升及转向的油管接头按标记与位于车辆中部的四个G3/8快速接头(小)对接。

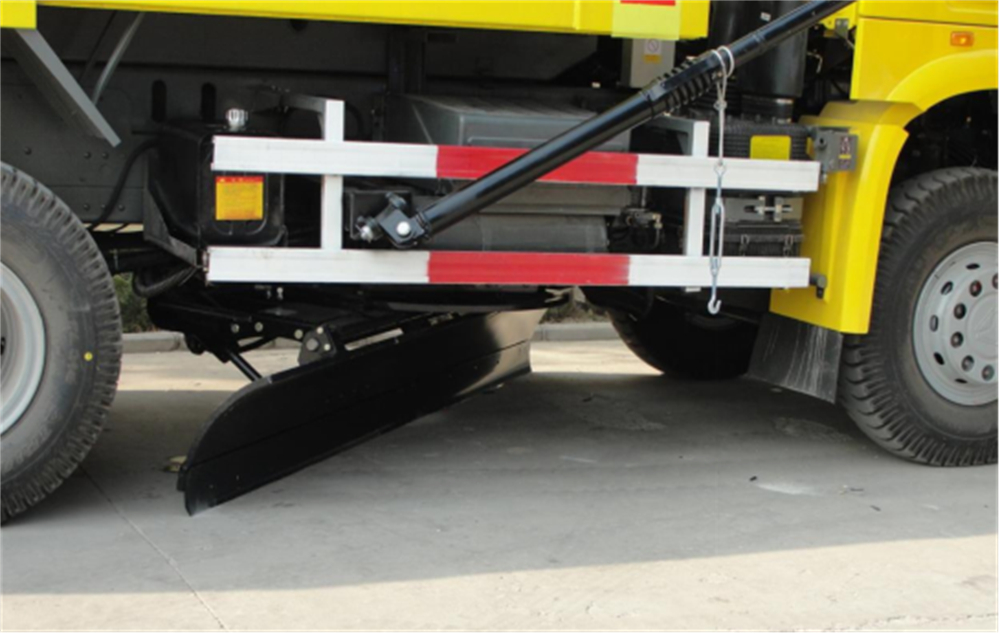

七、除冰侧铲（选装）

RX244CC侧铲技术参数
项目	RX244CC
除雪铲宽度	2400mm
弧板厚度	4mm
除雪铲高度	830mm
偏转角度	30º±1º
30º时除雪宽度	2078mm
**除雪速度	40Km/h
除雪铲重量	650Kg
铲刃厚度*宽度	16mm×2400mm
避障弹簧数	4个
避障高度	150mm
操控方式	驾驶室有线**
动力系统	24V**动力单元

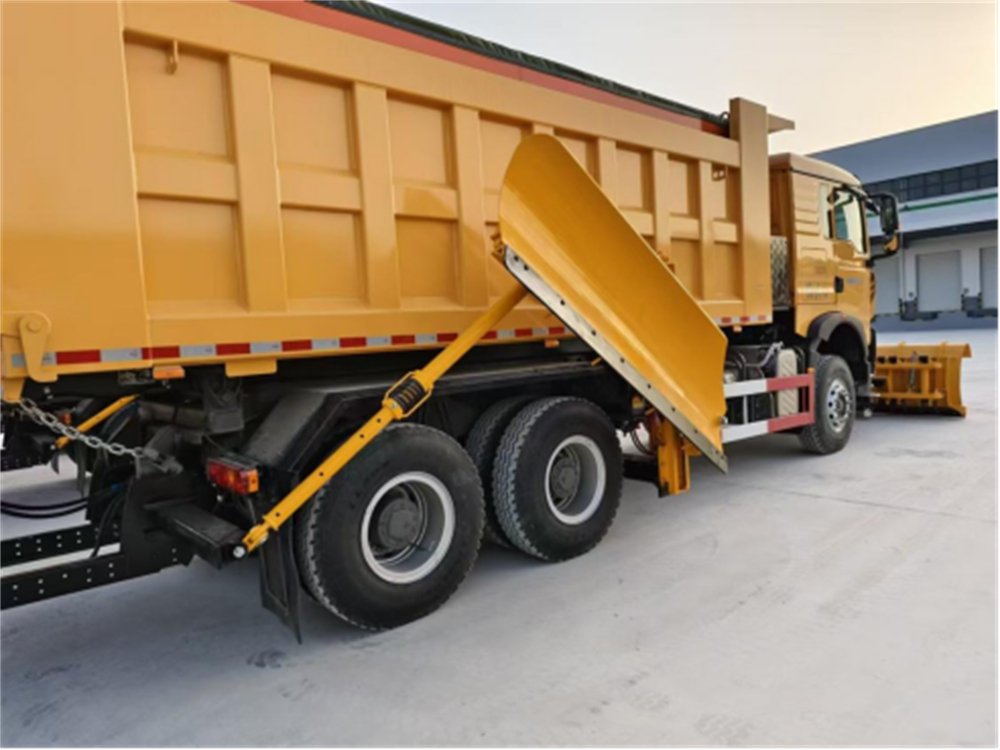

1、侧铲功能介绍

1）配有可防止过载损坏雪铲的安全装置，雪铲具备液压整体避障以及铲刃翻转、弹簧复位避障模式。

2）配备非工作状态吊挂安全链、液压油缸配置液压锁、平衡阀。并具备整体及铲刃避障防撞装置

铲刃避障

3）配备液压管路快速链接装置、快速装配机构且铲刀角度可调。

2、铲刃材料

高强度高耐磨材质，即使发生硬性碰撞也能保证铲刃不会出现缺口、断裂、裂纹等现象。材质易焊接、耐疲劳、抗弯曲性强、局部受力变形程度小（抗凹能力强）、耐用度好，保证了质量的稳定性。

八、融雪撒布机技术特点

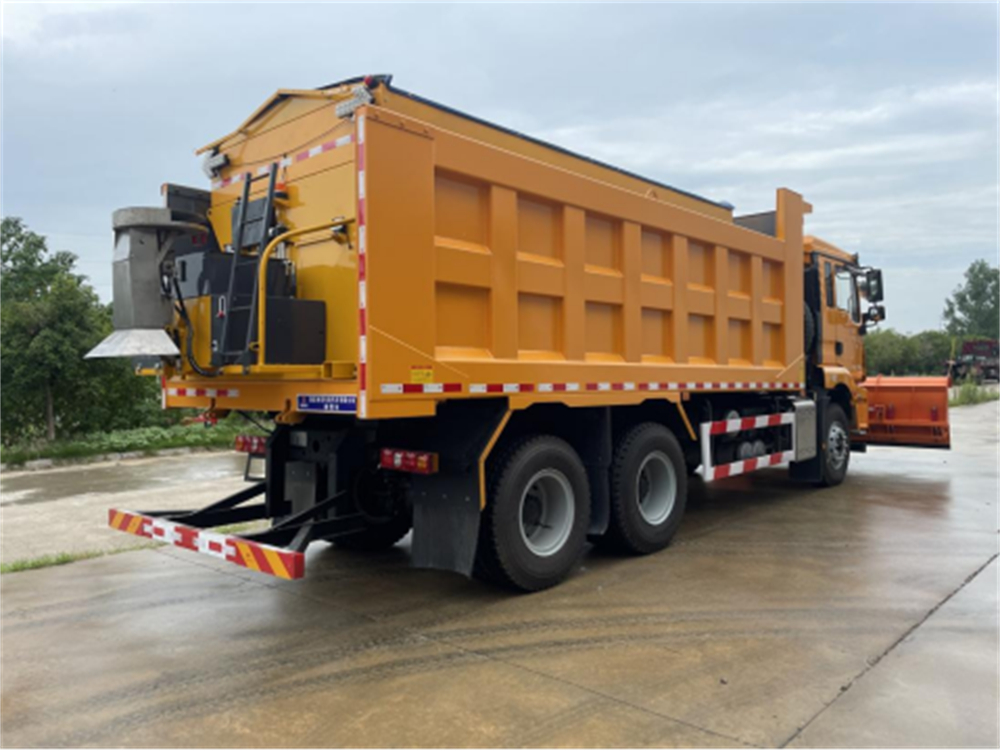

RXS-10000型 融雪剂撒布机

一、结构

链条输送，大扭矩减速器，液压马达传动，驾驶室可**，有电动防水布，V 型减压装置，料仓上方有过滤网，撒布机配有爬梯，照明灯。

二、性能特点及优势：

1、 应用广：撒布粗盐、细盐、除冰剂、干沙、特种融雪剂等功能。

2、 撒布均匀：撒布量、撒布宽度可调节。

3、 高强防腐：高强碳结钢板，防腐处理。·

4、 装卸方便：整机采用可拆卸专用升降支撑系统，便于非作业状态存放。

5、 防水防潮：料斗上方的棚布隔绝雨雪，防止融雪剂颗粒潮湿结块，棚布材料柔韧性好，经久耐用。

6、 维护简便：可拆、可调的抛盘机构，便于安装、清洁。

7、 粒料均匀：撒布机安装过滤网，可减少大颗粒或杂物进入设备，保证设备、行人和车辆安全。

8、 结构合理：箱体内特制减压装置、保护设备正常行。箱体采用 V 型料仓，结构简单可靠，使融雪剂自动落料，出料完全，无残留。

9、 动力强劲：全液压驱动，性能稳定，质量可靠。采用自带发动机动力，液压传动，刮板链条结构强制 输送，刮板链条结构强制输送出料均匀可靠，维护方便。

10、操作简单：启动、停机、撒布全部在驾驶室**，使设备操作方便、安全。

三、技术参数：

型号	RX-SBJ10000 融雪撒布机
料斗容积（m3）	10m³
长*宽*高	5300*2250*1950
输料形式	链条输送
撒布宽度 m	1~20
液压系统工作压力	≥16MPa
液压流量	40（L/min）
马达排量	420（ml/r）
撒盐量(g/m2)	20～200 可调
工作速度(km/h)	15～60 可调
撒布盘直径（mm）	500
撒布升降机构	调整高度 0-500mm
动力源	底盘/发动机
附件	顶部防雨罩、爬梯、照明灯

四、工作原理： 通过液压泵带动马达旋转，把料斗中的融雪剂输送到撒料盘，由马达带动高速旋转的撒料盘把融雪剂均匀撒出。

九、售后服务

我司对车辆售后服务作如下承诺：

售后服务承诺
1	技术培训方案	供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
2	售后服务方式	底盘部分的维修可在用户使用地就近的底盘生产厂家服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。专用装置部分的维修，可采用电话、传真的联系方式，我方在接到用户电话后2小时内给出处理方案，必要时24-48小时内派出专业维修人员前往使用地解决。
3	免费维修方案	免费维修方案、期限供货方提供的设备“三包”期为一年或行驶30000km,在“三包”期内，底盘部分的免费维修在用户所在地的东风汽车技术服务站进行，专用装置部分的免费维修由供货方派专业技术人员上门进行。如因违规操作或使用不当、意外事故、人为损害等造成的质量故障，供货方提供及时的维修服务，维修费用由用户承担。
4	免费维修期限之后配件供应、价格	免费维修期限之后(“三包”期之后)，设备出现故障需要换配件，底盘部分可在底盘生产厂家服务站进行，专用装置部分由我方直接供应，配件价格按照成本价供应给用户，维护期限为终生。
5	承诺	凡购本公司专用车，实行“三包”期一年或行驶30000km公里，终身维修维护，售后服务24-48小时到位解决。
6	服务宗旨及目标	快速、果断、准确、周到、彻底；服务质量赢得用户满意。
