东风天锦除雪车

参数配置

一、产品概述

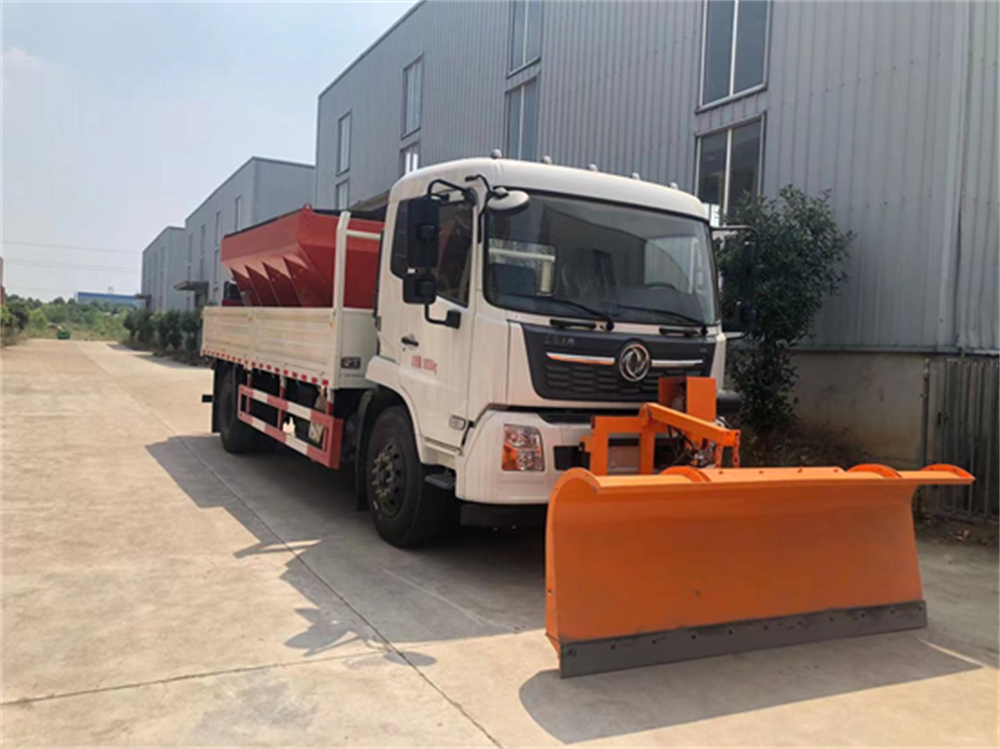

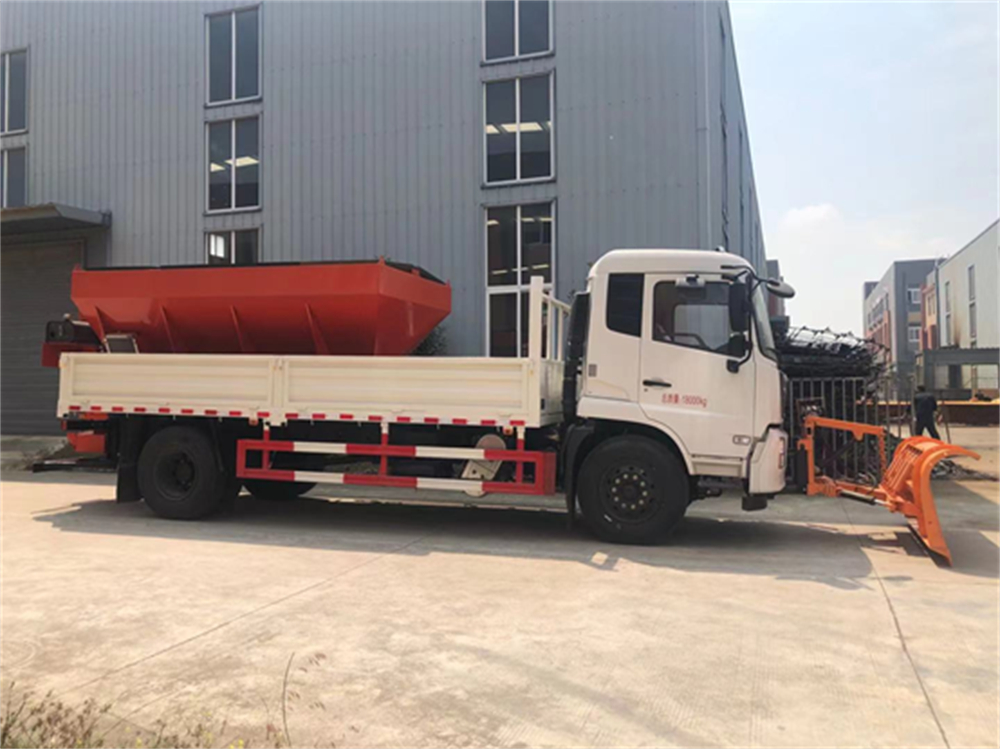

ABC5180TCXD6型除雪车，底  盘  型 号DFH1180EX8,上 装 由 箱 体、融 雪 撒 布 机、除雪刷、除雪铲、电气系统、液压系统以及其他附件组成。

二、功能用途及特点

     适用于现代城市、高速等路段除雪、融雪、扫雪及破冰的专业化运输与作业车辆，该车前置除雪铲扫雪滚刷互换使用，积雪厚时用扫刷将其扫**马路两侧，被车碾压后或者有结冰的积雪用推铲推**马路两侧。后置融雪撒布机，车辆在冬季除雪的过程中撒布机抛洒融雪剂防止湿滑的路面结冰影响**，覆盖过融雪剂的路面能很好的解决路面结冰。从而能使车辆安全的通过，不受天气的影响。该产品采用符合国六排放标准的东风DFH1180EX8底盘，更加节能和经济，整车操作简便、作业范围广、机动、灵活，效率高。

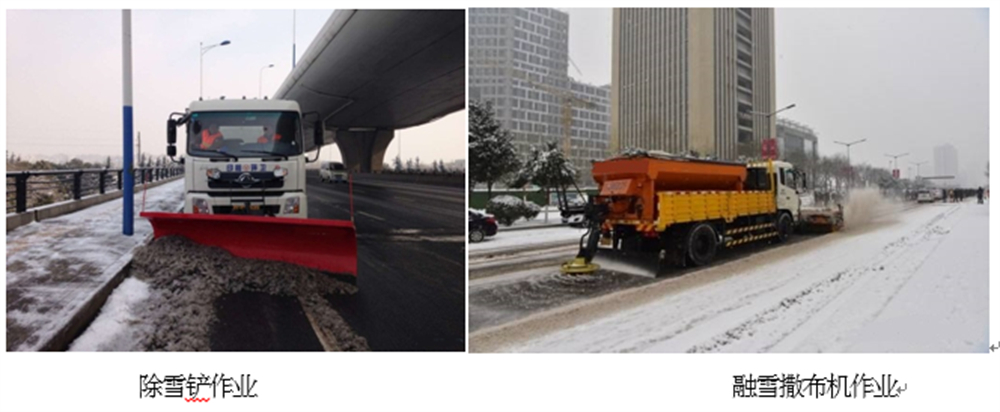

作业模式

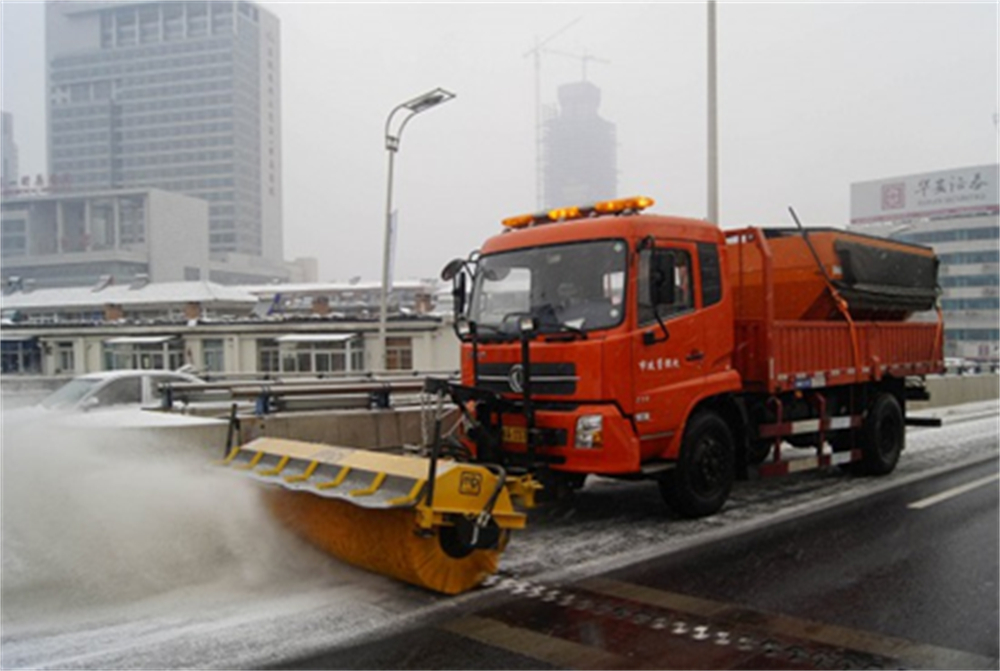

扫雪滚刷作业

三、主要技术参数及配置

项目	内容	参数	备注
整车参数	外形尺寸 （长×宽×高）（mm）	8700×2550×2985
	**总质量（kg）	18000
	整车整备质量（kg）	8350
	额定载质量（kg）	9455	准乘 2 人
		9520	准乘 3 人
	接近角/离去角（°）	17/13
	前悬/后悬（mm）	1560/3000,1590/3000
	**小离地间隙（mm）	240
底盘参数	底盘型号/厂家	东风DFH1180EX8
	轴距（mm）	4700
	底盘发动机型号	B6.2NS6B210
	发动机马力	康机230
	**车速（km/h）	89
	制动距离（m）	≤9
	**爬坡度（%）	≥29
	前轮轮距/后轮轮（mm）	1980/1820
	燃油种类	柴油

项目	内容			参数	备注
作业装 置参数	撒布机可选容积（L）			6000\8000\10000三款容积可选
	融雪撒布机箱体外形尺寸（长×宽×高（mm）			4500×2200×1900（8000L）
	撒盘	离地（mm）		600
		宽（mm）		650
	动力说明			20马力汽油发动机或底盘取力
	液压泵品牌			合肥长源
	液压系统 额定压力（MPa）			20±0.5
	液压油泵排量（ml/r）			80/25
	液压油箱容积（L）			约 50
	撒盐量(g/㎡)			20～150无级调整
	撒布宽度（m）			1-20无级调整
	自重（kg）			2380
	扫雪滚刷外形尺寸 （长×宽×高）（mm）			3300×1700×1100
	可选装（除雪滚）			3000/3300/3600
	扫雪滚刷直径（mm）			800
	左右偏转角			≥30°
	作业速度（km/h）			5-30
	实心**轮胎			400-8
	可选装（除雪铲）			3000/3200/3500/3600
	除雪铲外形尺寸 （长×宽×高）（mm）			3300×1400×1100
	作业速度（km/h）			30～40
	左右偏转角			≥30°
	避障高度（mm）			260
	材质/ 厚度(mm)		铲刀	Q460NH /16
			侧板	Q460NH/4.5

四、除雪铲参数特点

1、材质厚度：铲板材质Q345厚4毫米，铲刀材质65猛钢热处理

2、结构合理：犁板式除雪铲，双向角度随意可调。

3、性能可靠：液压操作，方便可靠。

4、适配性强：适用于各种5吨以上载货汽车。

5、作业灵活：除雪作业中，按路面横坡坡度，除雪铲铲刀具有自动调节功能。铲刃采     用三段式分体避障，避障系统采用蝶形弹片形式，越障后可以快速自动复位，并安装限位挡块。

6、独有避障：除雪板上部为整体式，避让功能采用铲体整体避让，当除雪铲铲刀任意一点遇到障碍均可通过，又可避免推雪量过大时，除雪铲翻转，并能有效地保护除雪铲及车辆的安全。

7、专用快速连接装置：采用快速连接装置，除雪铲的安装、拆卸方便快捷。

8、设计合理：除雪铲结构合理，可将雪推向一侧，并能起到抛雪功能，除雪铲设防雪棚，具有防止雪飞溅到作业车挡风玻璃上，以免影响驾驶员视线。

9、操作简便：驾驶员在驾驶室内操作(无线遥**系统)，安全可靠。

五、扫雪滚刷参数特点

1、采用双侧液压马达，液压马达与滚刷刚性连接，直接驱动；

2、滚刷刷毛为进口聚丙乙烯材质，高韧性，刷毛耐磨损、弹性抗弯曲、不损坏路面；使用寿命≥300h，刷毛耐磨损、弹性抗弯曲、不损坏路面；

3、滚刷利用装载机的大臂进行提升，左右偏转采用连杆调整，降低设备故障率；

4、采用双侧调整杆调整刷毛的离地高度，使滚刷与被清扫路面左右平行；

5、滚刷前设有挡雪板，一方面有效的阻止雪飞溅，以免挡住操作者视线，确保行驶安全；另一方面对滚刷收集起来的雪起到加速并扬雪、抛雪的作用；

6、可与多种汽车底盘配套使用，滚刷与车体采用安全可靠的快速连接方式，与雪铲能够方便简单快速互换，2-3分钟即可完成装卸，作业安全可靠；

7、滚刷全液压动力升降，左右动力偏转驾驶室内安装有电控操作平台，方便快捷；

8、框架结构采用高强度合金材料制成，抗冲击、耐疲劳；

9、驾驶员在驾驶室内即可对除雪滚刷进行各种动作的操作，方便快捷；

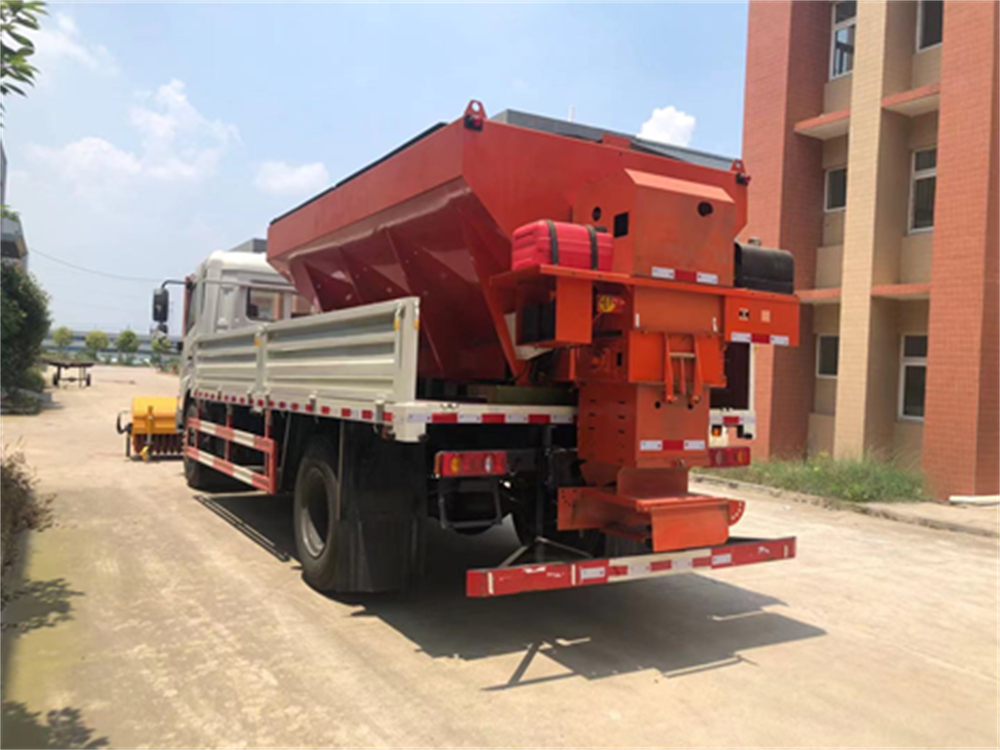

六、融雪撒布机参数特点

1、 应用广：撒布粗盐、细盐、除冰剂、干沙、特种融雪剂等功能。

2、 撒布均匀：撒布量、撒布宽度可调节。

3、 高强防腐：高强碳结钢板，防腐处理。

4、 装卸方便：整机采用可拆卸专用升降支撑系统，便于非作业状态存放。

5、 防水防潮：料斗上方的棚布隔绝雨雪，防止融雪剂颗粒潮湿结块，棚布材料柔韧性好，经久耐用。

6、 维护简便：可拆、可调的抛盘机构，便于安装、清洁。

7、 粒料均匀：撒布机安装过滤网，可减少大颗粒或杂物进入设备，保证设备、行人和车辆安全。

8、结构合理：箱体内特制减压装置、保护设备正常行。箱体采用 V 型料仓，结构简单可靠，使融雪剂自动落料，出料完全，无残留。

9、动力强劲：全液压驱动，性能稳定，质量可靠。采用自带发动机动力，液压传动，刮板链条结构强制输送，刮板链条结构强制输送出料均匀可靠，维护方便。

10、操作简单：启动、停机、撒布全部在驾驶室**，使设备操作方便、安全。

输送系统（★技术亮点） 采用国内**的输送方式链条刮片输送。3500扭力齿轮箱带动，输送轻松不卡料，输送均匀，性能稳定。特别是工作可靠、故障率低。
