1. 技术参数

2. 性能介绍

1 适合于公路、城市道路、机场及高速公路等场所的铲雪作业，可与多种型号的自卸车、装载机、皮卡车、环卫作业车等工程车辆挂装使用，品种丰富。

2 除雪铲采用驶入式快速连接装置，3分钟内可完成整机更换、拆装方便快捷

工作原理：雪铲后端有挂钩，当车辆与雪铲接近时，将雪铲挂钩放入图3所示汽车连接架的两个V型板内，然后将下端两侧的连接螺栓和螺母旋转**图3的U型槽内，拧紧螺母，将作业车与雪铲连接牢固；

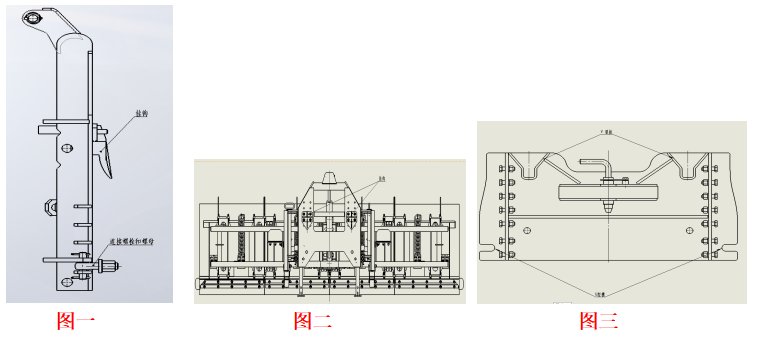

原理图如图1、图2、图3

3 具有液压强制下压功能，除雪铲提升系统设有可调式液压缸限位机构，作业中可****除雪铲铲刃与地面距离，除雪铲作业效果好、使用寿命长。

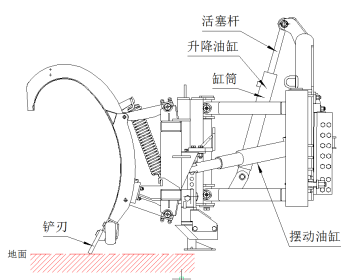

强制下压及可调式液压限位机构工作原理：雪铲升降过程是通过升降油缸在液压系统提供动力下活塞杆的伸出与进入缸筒实现的，一般两者行程大于雪铲从作业车辆下落**地面的距离，当雪铲铲刃下端接触地面时，此时升降油缸仍有一段行程距离，当升降油缸继续伸出时，铲刃会强制下压对地面产生压力，这样在除雪作业时会使除雪效果更好；此外当活塞杆进入缸筒内当两者距离**近时（即到升降油缸油缸的安装距离），雪铲停止上升。整个过程是由液压系统提供动力，使雪铲一系列活动更加平稳；

四连杆结构示意图

3 操纵系统：操控系统采用公司自主研发的无线操控系统，在驾驶室内外可方便操作。

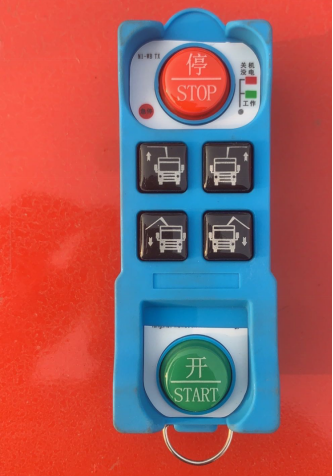

无线遥控器

4 除雪铲配有两个作业灯，为作业提供充足的照明。配备示宽杆，作业时能准确观察到雪铲位置，保证作业安全

作业灯

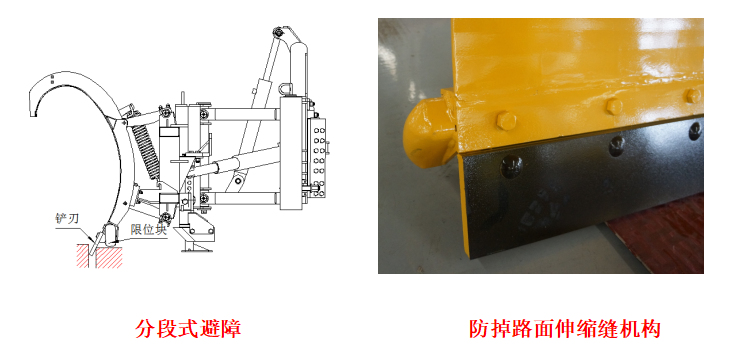

5 避障方式：四连杆分段式铲板自动避障；铲刃自动翻转式避障，避障高度160mm；除雪铲分四段，在工作过程中接触到障碍物时，各段可以分段避障，当一段或几段铲刃遇到道钉、减速凸棱、接缝、异物阻碍时，能在外力作用下自动翻起，并越过障碍物，而其余各段均能保持各自工作状态。遇到大的障碍物时，铲板能向上升起，联合铲刃一同越过障碍物，除雪铲**避障高度为300mm，有效减少因铲与地面障碍物的摩擦带来的损坏，提高除雪铲的使用效率，并且工作噪音能通过陡震吸收道减小。各段雪铲均配备强力拉簧，使其各段铲板翻板更加简洁方便。

防掉路面伸缩缝机构工作原理：当雪铲铲刃掉入某些有宽度的凹坑时，由于限位块宽度比凹坑大，会阻止雪铲继续下落，避免对雪铲的损伤；

6 除雪铲具有复合式水平提升偏转机构，偏转作业时除雪铲与地面水平，铲体调整和工作时均保持水平无倾斜，除雪更彻底。

工作原理：雪铲的升降油缸和摆动油缸分别通过不同阀路和按钮**，油缸能够单独运动，是雪铲在升降和偏转动作时更加平稳。

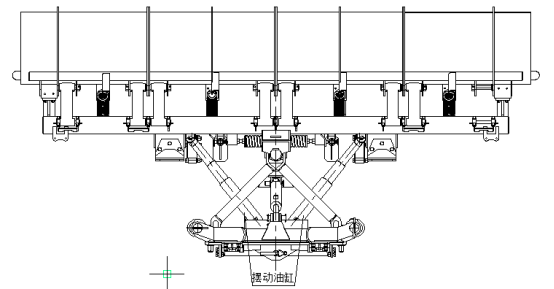

复合式水平提升偏转机构原理图

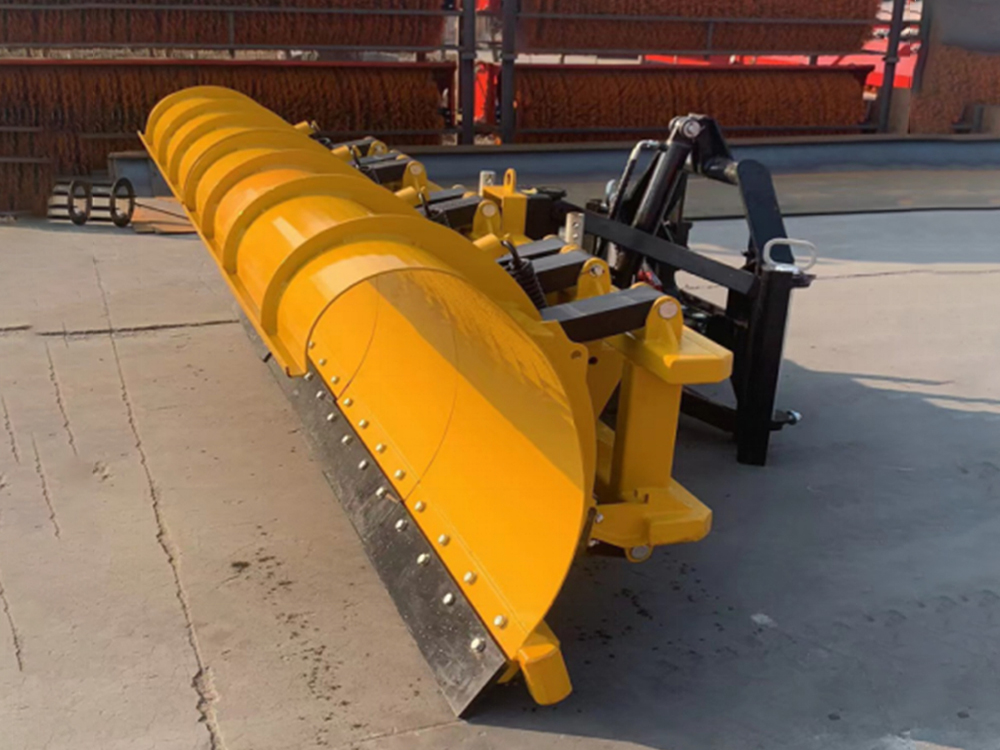

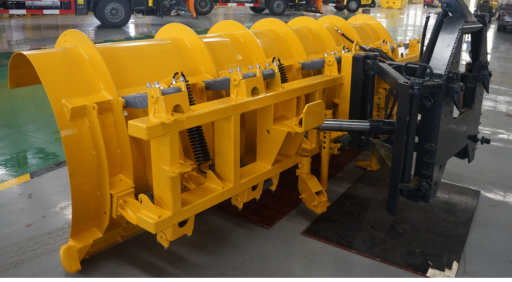

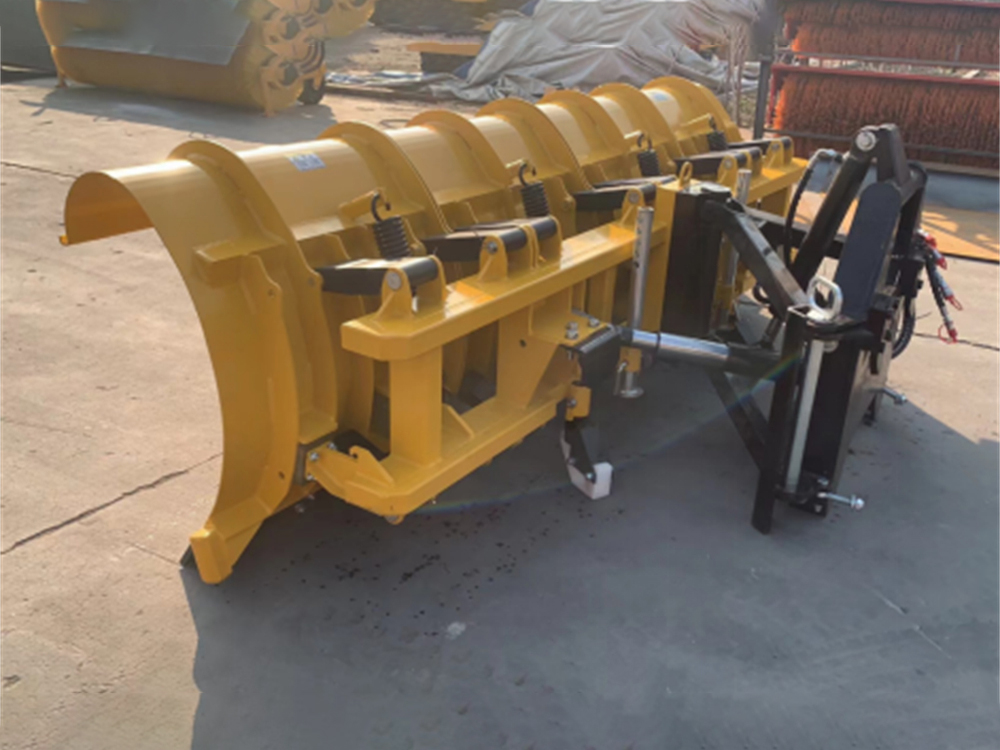

实物图片

7 除雪铲具有一定切削角的铲刃随着雪铲的前进能连续将积雪剥离路面并沿着雪铲弧度曲面向斜上方运动，**以一定速度抛出，除雪铲的升降依靠升降油缸来完成，同时具备的强制下压及路面仿形功能使铲刃与路面充分接触，当路面发生高度变化时，除雪铲自动实现升降，确保铲刃不会出现切削力过大损坏铲刃和破坏路面，也不会离开路面铲不到雪，当遇到障碍物时，雪铲可分段自动跃过障碍并迅速自动复位，保证除雪工作顺利进行。

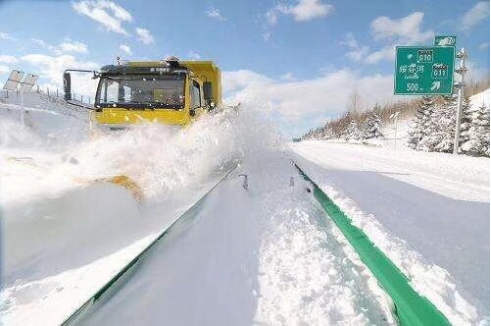

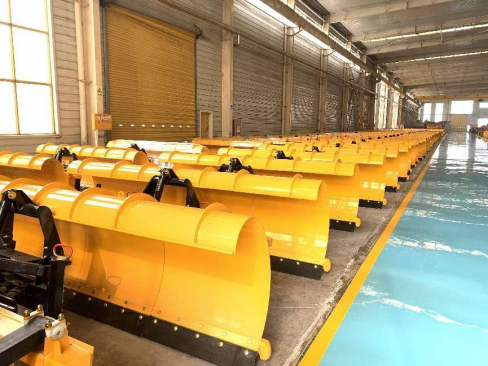

1. 案例展示
